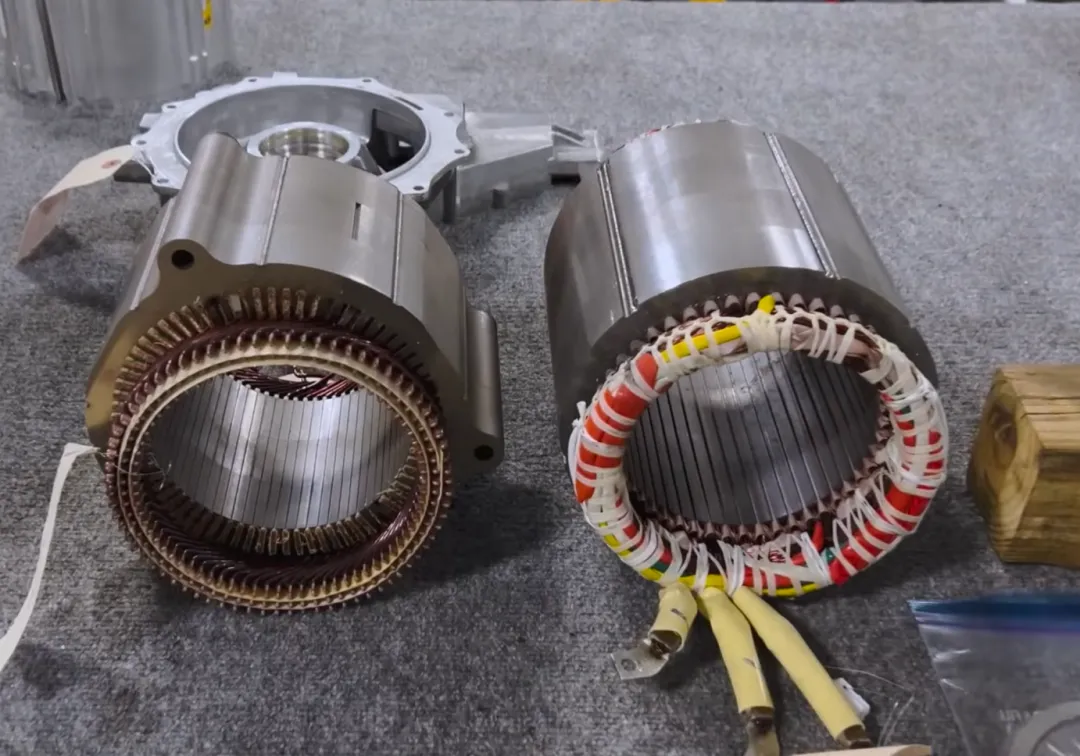

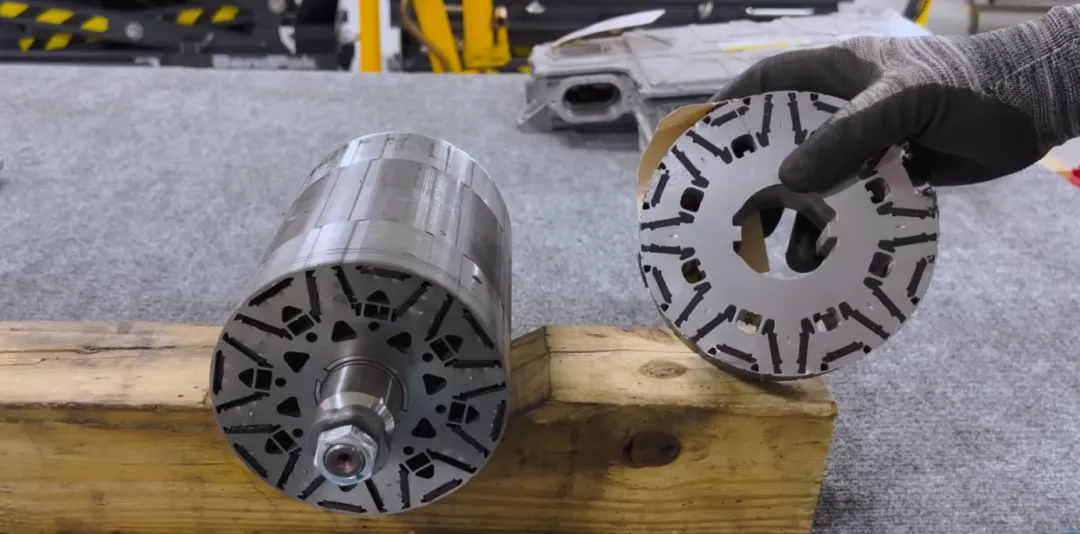

BYD전기차의 초기 모터는 전통적인 스트랜드 권선 방식을 채택하여 제작되었습니다. 이 방식은 생산 비용을 절감할 수 있는 장점이 있지만, 슬롯 충진율이 낮아 효율성과 토크 밀도에서 한계가 있었습니다. 또한, 로터의 자석 배열은 도요타 프리우스와 유사한 구조를 가지고 있어, 당시 BYD가 기존 기술을 벤치마킹하여 자체 기술로 발전시키려는 노력이 엿보입니다.
냉각 시스템 측면에서는 외부 워터 재킷을 통해 모터를 냉각하는 방식을 사용하였으며, 이는 고정자의 열을 효과적으로 분산시키는 데 기여하였습니다. 그러나 초기 설계에서는 누설 문제 등이 발생하여, 이후 엔드 커버를 용접하고 밀봉 표면을 가공하는 방식으로 개선되었습니다.
⚙️ 고전압 시스템과 3-in-1 박스의 통합

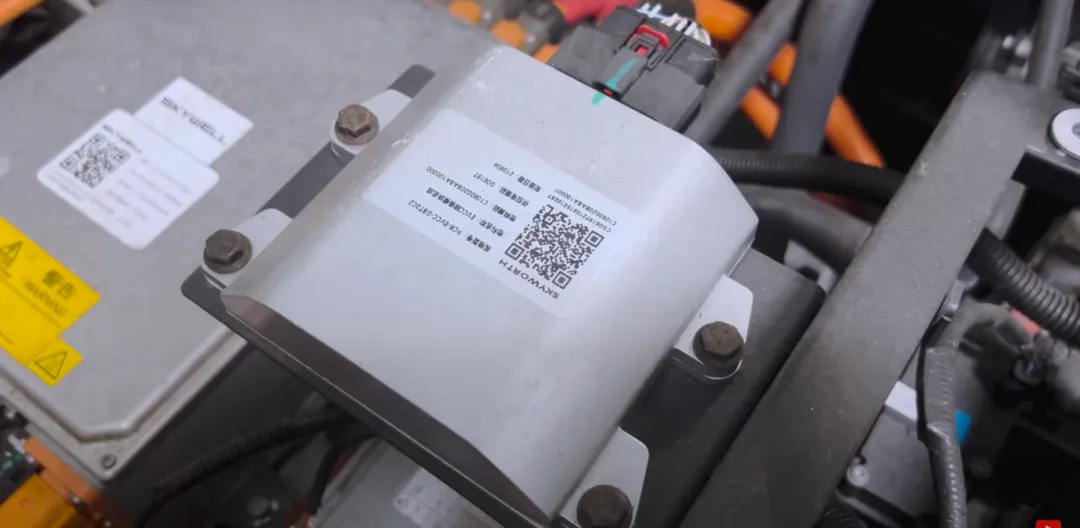

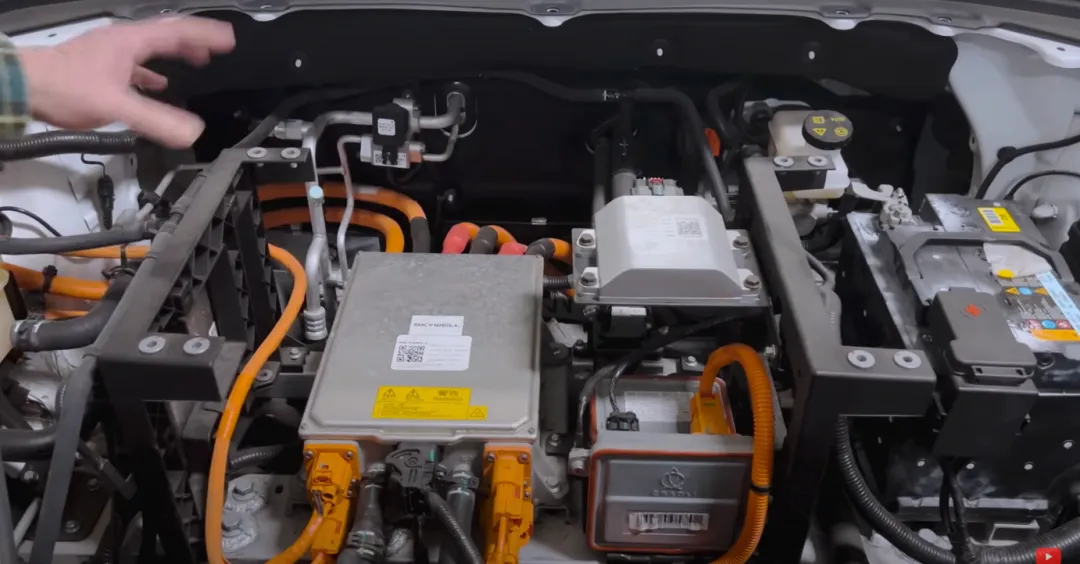

BYD전기차의 고전압 시스템은 3-in-1 박스를 중심으로 구성되어 있습니다. 이 박스는 배전 장치, DC-DC 컨버터, 온보드 충전기(OBC)를 통합하여 공간 효율성을 높이고, AC/DC 충전 인터페이스의 통합 관리를 실현합니다.

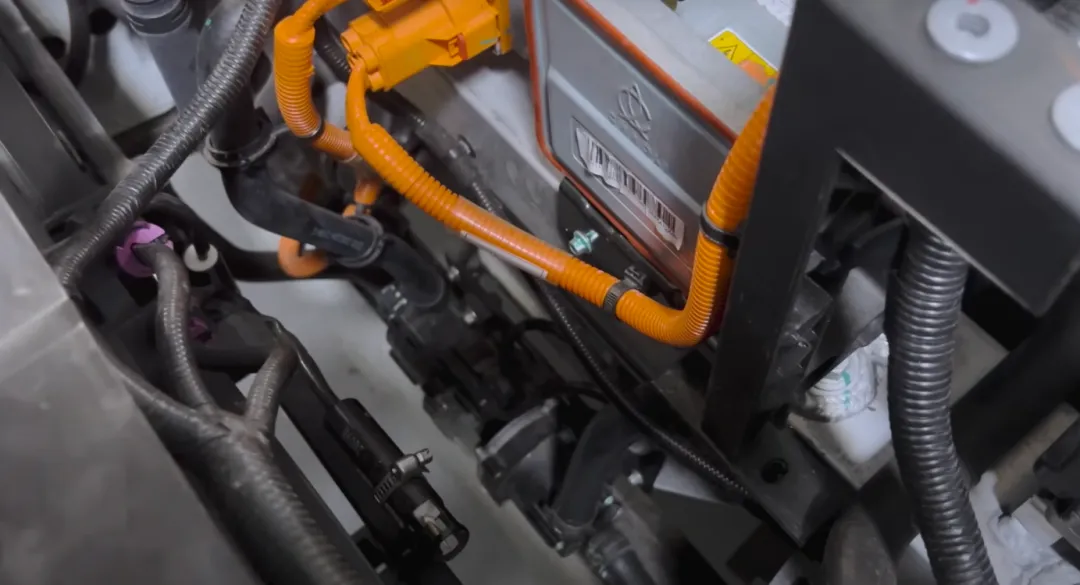

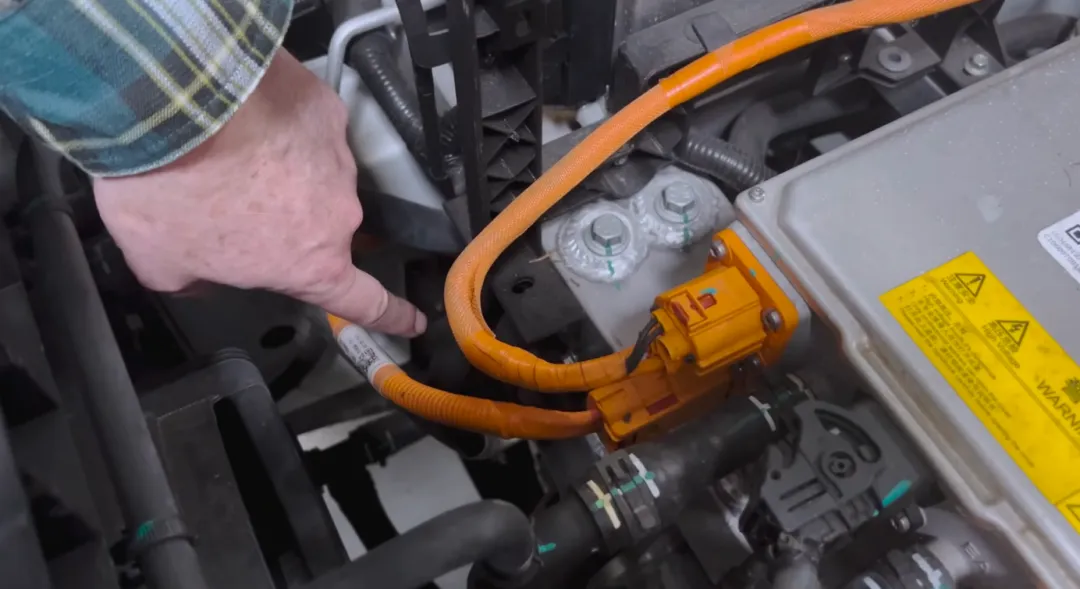

DC 고속 충전과 AC 완속 충전 라인이 모두 이 모듈에 연결되어 있으며, 고속 충전 고전압 배선은 배터리와 인버터를 직접 연결하고, 완속 충전은 내부 DC 변환을 통해 배터리를 충전합니다. 이러한 통합 구조는 차량의 전기 시스템을 간결하게 구성하는 데 기여합니다.
🔄 인버터 기술과 조립 공정의 발전

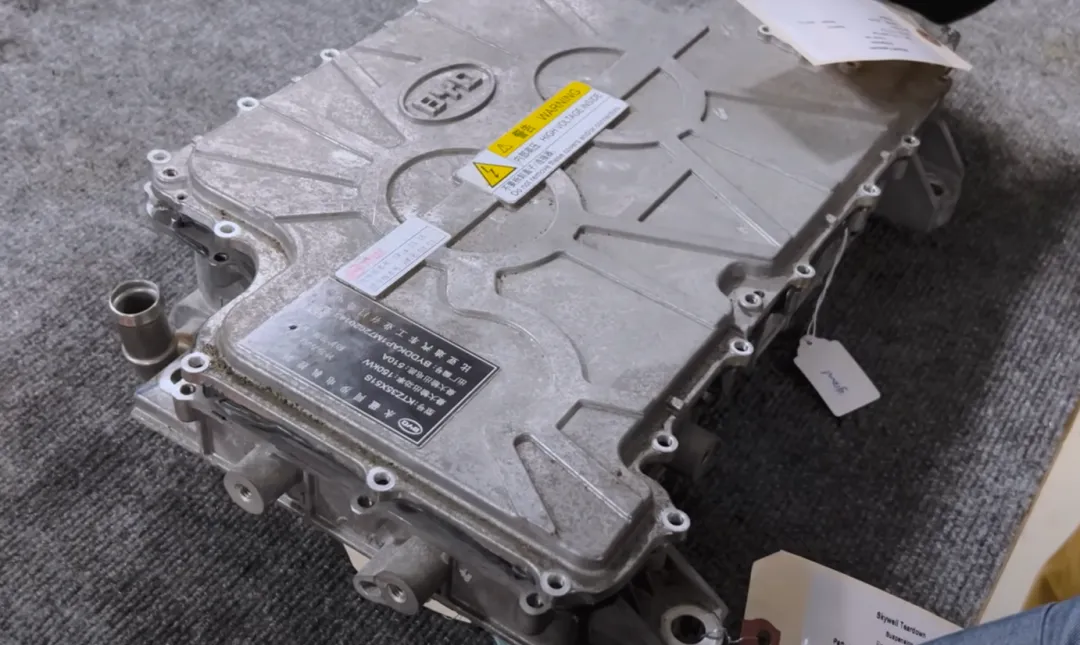

BYD전기차의 인버터는 독립적인 주조 알루미늄 하우징을 사용하여 모터 구동 장치와 분리되어 있습니다. 이는 전통적인 구조적 솔루션으로, 최신 구동 시스템에서는 비용과 무게를 줄이기 위해 인버터를 모터 하우징에 통합하는 경우가 많습니다.

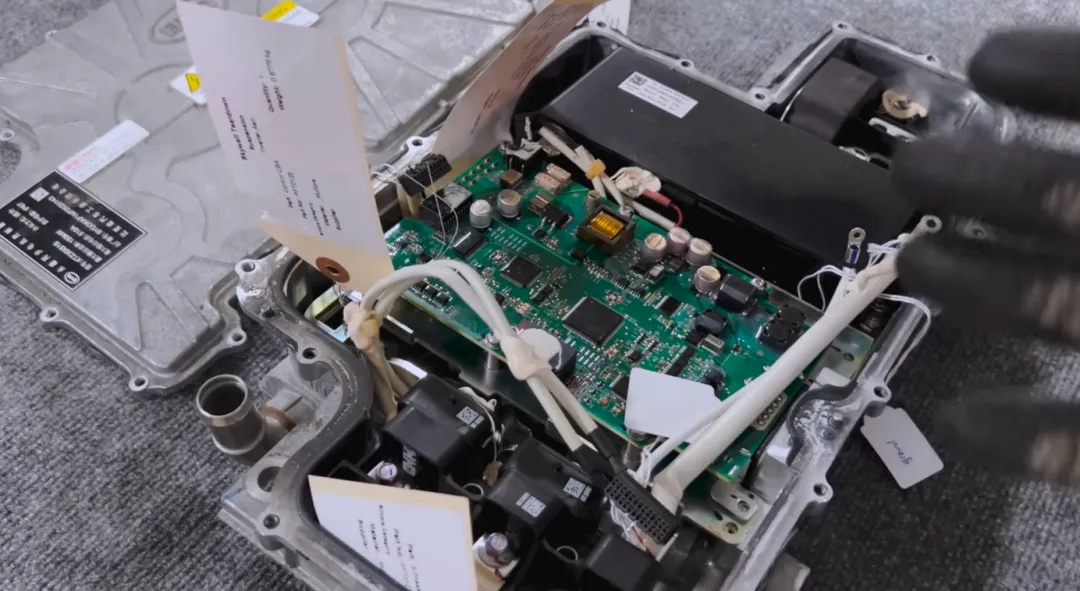

제어 보드는 프로세서와 메모리를 통합하고 모터 제어 로직을 담당하며, 전류 센서는 두 개만 장착되어 있습니다. 이는 비용 절감을 위한 노력의 일환으로 보입니다.
전원 스위치는 6개의 스위치 소자와 냉각 구조를 통합한 인피니언의 IGBT 모듈을 사용하며, 게이트 드라이브 보드는 온/오프를 제어하여 DC를 3상 AC로 변환합니다. 모듈에 내장된 커패시터는 전류 리플을 평활화하고 전력 전송 안정성을 향상시키며, 필터 소자는 파형 품질을 더욱 최적화합니다.
🚗 BYD전기차의 최신 기술과 혁신
최근 BYD전기차는 Super e-Platform을 도입하여 전기차 기술의 새로운 기준을 제시하고 있습니다. 이 플랫폼은 1000V 고전압 시스템과 1000A의 대전류를 지원하여, 5분 만에 470km를 주행할 수 있는 충전 속도를 실현하였습니다. 이는 기존 전기차의 충전 시간 문제를 해결하고, 내연기관 차량과 유사한 충전 경험을 제공합니다.
또한, BYD전기차는 Blade 배터리를 통해 안전성과 효율성을 동시에 확보하였습니다. 이 배터리는 리튬 인산철(LFP) 기반으로, 열 안정성이 높고, 충격에 강한 구조를 가지고 있어, 전기차의 안전성을 크게 향상시켰습니다.
🧠 결론: BYD전기차의 기술 진화와 미래 전망
BYD전기차는 초기 모델에서부터 현재의 첨단 기술까지 지속적인 발전을 이루어왔습니다. 초기의 모터 기술과 고전압 시스템은 현재의 통합형 전기 구동 시스템과 고속 충전 기술로 진화하였으며, 이는 BYD의 독자적인 연구 개발과 기술 혁신의 결과입니다.
앞으로도 BYD전기차는 지속적인 기술 개발과 혁신을 통해 전기차 시장에서의 경쟁력을 강화할 것으로 기대됩니다. 특히, Super e-Platform과 Blade 배터리와 같은 핵심 기술은 전기차의 성능과 안전성을 동시에 향상시키는 데 기여할 것입니다.
