[반도체이야기] 고속 산업 검사를 위한 SWIR 라인 스캔 센서란?

by Rainbow Semicon 2025. 7. 2.

반응형

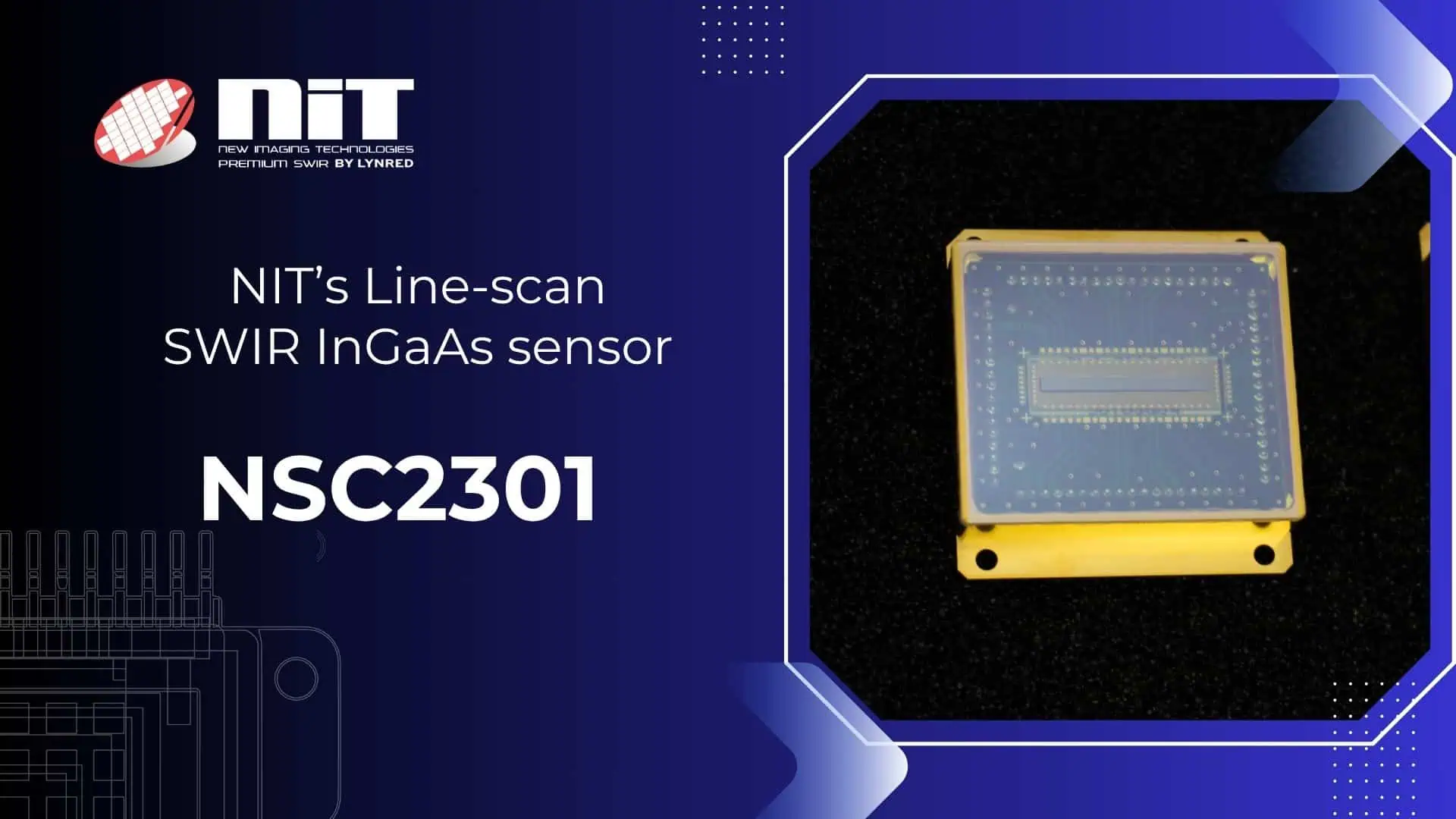

NSC2301 / 출처 : NIT

요즘 산업 현장에서 '고속'과 '정밀'은 가장 중요한 키워드입니다. 특히 반도체, 태양광 패널, 유리, 폐기물 분류 등의 분야에서는 눈에 보이지 않는 영역까지 세밀하게 감지해야 하기 때문에 기존의 비전 시스템으로는 한계가 존재합니다. 이럴 때 사용되는 것이 바로 SWIR 라인 스캔 센서입니다. 이 센서는 0.9µm부터 1.7µm 대역의 근적외선 영역을 감지할 수 있어, 실리콘 웨이퍼나 유리 내부의 미세한 결함, 고온 물체 등을 고해상도로 감지할 수 있습니다.





NSC2301, 차세대 SWIR 라인 스캔 센서의 특징

최근 New Imaging Technologies(NIT)에서 출시한 NSC2301은 이 분야에서 새로운 기준을 제시하고 있습니다. 2048x1 픽셀의 고해상도에 8µm 픽셀 피치, 그리고 90e-라는 낮은 읽기 노이즈는 이전 세대 센서들과 비교해 확실한 진보입니다. 게다가 1.1인치 표준 광학 포맷에 최적화되어 있어 기존 광학계와의 호환성도 뛰어납니다.

무엇보다 인상 깊은 점은 초당 8만 라인 이상의 라인 스캔 속도입니다. 기존 SWIR 센서 대비 매우 빠른 속도를 자랑하며, 모션 블러 없이 선명한 이미지를 확보할 수 있습니다. NSC2301은 고속 검사 라인에 적합한 솔루션을 제공합니다.



NSC2301의 주요 성능과 기술 사양

NSC2301은 세 가지 게인 모드를 지원해 저조도 환경에서도 높은 감도를 유지하면서, 고휘도 영역에서도 디테일한 이미지를 제공합니다. 노출 시간은 자유롭게 설정 가능하며, ITR(Integration Then Read), IWR(Integration While Read) 두 가지 읽기 모드를 지원하여 다양한 조명 및 동작 조건에 유연하게 대응할 수 있습니다.

  • 감지 스펙트럼: 0.9µm ~ 1.7µm
  • 해상도: 2048 x 1픽셀 (8µm 픽셀 피치)
  • 라인 속도: 최대 80kHz 이상
  • 읽기 노이즈: 90e- (High Gain 기준)
  • 냉각 방식: 싱글 스테이지 TEC 냉각
  • 광학 규격: 1.1인치 포맷 호환

NSC2301로 기대되는 고속 검사 품질 혁신

SWIR 라인 스캔 센서를 이용한 고속 검사는 해상도, 감도, 라인 속도가 핵심입니다. NSC2301은 이 세 가지를 모두 만족시키기 때문에, 태양광 셀 검사, 실리콘 웨이퍼 검사, 폐기물 자동 분류, 고온 유리 검사 등 연속 생산 공정에 이상적입니다.

또한 NIT는 이 센서를 기반으로 한 고성능 카메라 LiSaSWIR v2도 함께 출시할 예정입니다. 이 카메라는 스마트 CameraLink를 통해 빠른 데이터 전송과 손쉬운 시스템 통합을 지원하여 산업 현장에서 효율성과 생산성을 동시에 높일 수 있는 솔루션을 제공합니다.



SWIR 라인 스캔 센서 선택 시 고려해야 할 점

마지막으로 SWIR 라인 스캔 센서를 선택할 때는 다음 세 가지를 꼭 체크해야 합니다.

  1. 해상도와 픽셀 크기: 검사 대상에 따라 적절한 해상도를 선택해야 합니다. NSC2301은 2048픽셀의 고해상도를 제공합니다.
  2. 노이즈 성능: 고감도의 검출을 위해서는 읽기 노이즈가 낮아야 합니다. NSC2301은 90e-의 낮은 노이즈를 자랑합니다.
  3. 라인 속도: 생산 공정 속도에 따라 충분한 라인 스캔 속도를 지원해야 합니다. NSC2301은 80kHz 이상의 속도로 고속 공정에 적합합니다.

SWIR 라인 스캔 센서는 앞으로 산업 검사 분야에서 점점 더 중요해질 기술입니다. NSC2301은 높은 성능과 유연성을 바탕으로 다양한 검사 환경에서 활용될 수 있는 최적의 솔루션입니다.



출처 : https://new-imaging-technologies.com/news/new-swir-ingaas-line-scan-sensor-nsc2301-for-high-speed-industrial-inspection/
